Deconstruyendo y Detallando: Flujo de Trabajo en Revit con Café en Mano

¿Por qué es vital el detallado en Revit?

Muchas veces, al modelar rápido, dejamos pasar errores: muros que no llegan a la altura correcta, losas que se solapan con los acabados o pretiles mal calculados. En esta sesión casual, mientras disfrutamos un café, nos dedicamos a pulir el modelo arquitectónico para dejarlo listo para la etapa de texturizado y render.

1. Corrigiendo las Bases

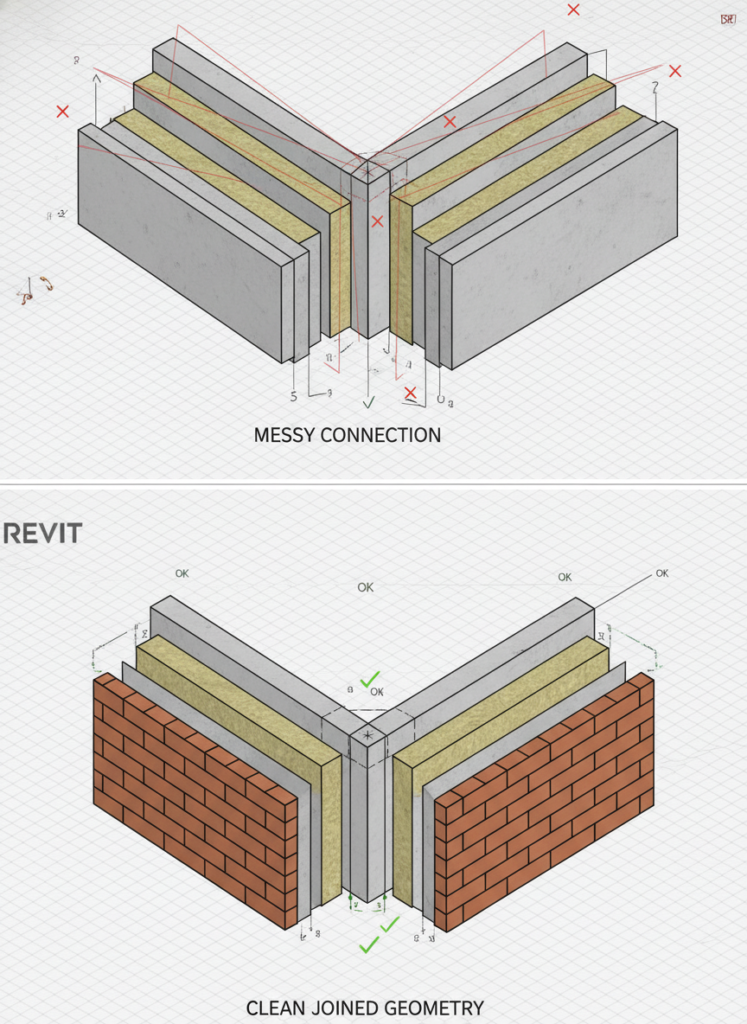

Lo primero fue revisar las uniones. Un error común es que la losa se extienda hasta el núcleo del muro cuando este no tiene acabados definidos. Al ajustar las propiedades del muro (agregando aplanado y pintura), y usar la herramienta de Unir Geometría, logramos que la representación en sección sea limpia y constructivamente lógica.

2. La Magia de los Barridos y Telares

Para darle realismo al proyecto, no basta con muros lisos. Añadimos:

• Telares: Para simular ranurados en la fachada.
• Barridos (Sweeps): Creamos un perfil personalizado para simular una loseta de remate en los muros perimetrales. Este pequeño detalle de 4cm de vuelo cambia totalmente la percepción de calidad del modelo.

3. El Truco Pro: Patrones de Relleno Personalizados

Llegamos a la parte favorita del video. Necesitábamos representar una duela de madera específica en los muros. En lugar de buscar imágenes complejas, utilizamos un generador de patrones web para crear un archivo .PAT con las medidas exactas (15cm de ancho). Esto nos permite tener un control técnico y gráfico superior sobre la apariencia de la madera en nuestros planos y vistas 3D.

Recuerda que un buen modelo es la base de un gran render. ¡Nos vemos en la próxima sesión para aplicar materiales fotorrealistas!
