De AutoCAD a Revit: Flujo de trabajo BIM modelando la Casa Azuma
El reto: Modelar un ícono de la arquitectura

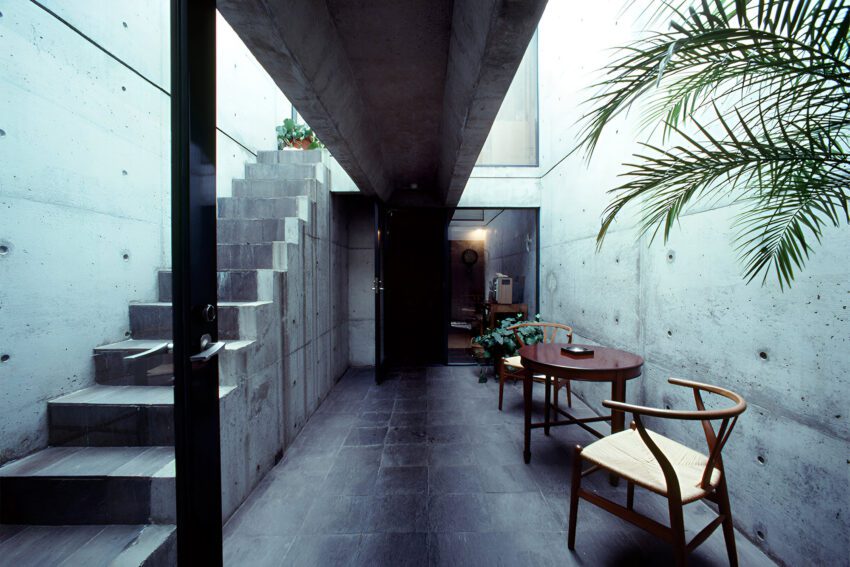

Hace tiempo tenía la inquietud de modelar edificios famosos para practicar y compartir mi flujo de trabajo. Hoy me he decidido a arrancar con una obra maestra del minimalismo y brutalismo japonés: La Casa Azuma de Tadao Ando. Este proyecto es fascinante porque inserta un bloque rígido de concreto en medio de una zona residencial de casas tradicionales de madera.
Paso 1: Preparando los planos en AutoCAD
El primer gran error que muchos cometen al pasar de AutoCAD a Revit es llevarse el plano completo con todas sus vistas, cortes y detalles en un solo archivo. ¡No lo hagas! Lo ideal es limpiar, purgar y separar. En este caso, tomé el archivo general y fui creando copias individuales para la planta baja, planta alta, azotea, cortes y fachadas. Un tip clave: mueve cada planta de manera que un punto en común (como una esquina del terreno) coincida exactamente con el origen (0,0) de AutoCAD. Esto te ahorrará muchos dolores de cabeza en Revit.
Paso 2: Vinculando a Revit
Una vez que tienes tus archivos individuales listos, es hora de ir a Revit. Usando la herramienta de Vincular CAD, fui insertando cada archivo de ‘origen a origen’. Gracias a que preparamos todo en AutoCAD, las plantas caen exactamente donde deben. Además, me apoyé en la herramienta Caja de Referencia (Scope Box) para delimitar el área de trabajo y evitar ver líneas de AutoCAD volando por el infinito.
Paso 3: Levantando los Muros y Suelos
Con nuestra base lista, el modelado fluye súper rápido. Comencé trazando los muros exteriores con un perfil de concreto de 15 cm. La ventaja de tener el CAD de fondo es que Revit detecta el centro de las líneas paralelas como eje del muro, haciendo el trazado casi automático. Luego pasamos a los suelos, ajustando desfases y materiales para replicar el acabado pétreo y los pisos de madera que podemos observar en las fotos de referencia de la casa.
Este flujo de trabajo es el que enseño en mis cursos y aplicarlo a proyectos reales o famosos es la mejor forma de dominar el software. ¡Inténtalo tú mismo!
